非晶C型磁芯

King Magnetics 非晶磁芯

amorphous-core

非晶C型磁芯具有高磁感应强度Bs，低铁损，方便安装，易于绕线。适用于音频变压器，光伏逆变器滤波电感，中频变压器，大功率输出滤波器，变频空调PFC电感等场合。

性能特点

磁芯材质：铁基纳米晶
饱和磁感应强度: 1.56T
居里温度(℃): 410
叠片系数: >0.8
饱和磁致伸缩系数(*10^-6): <30
电阻率(μΩ.cm): 130
带材厚度: 25μm
磁芯型状: C core

应用领域

>> 光伏逆变器滤波电感
>> 功率因数校正器PFC电感
>> 音频变压器
>> 中频变压器
>> 差模电感
>> 大功率开关电源输出滤波电感

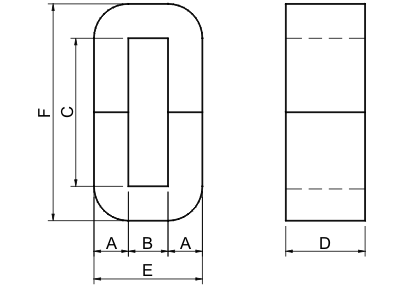

标准磁芯规格表

c-core

Part?No. Core?dimensions Mean
path
length		 Effictive
cross
section		 Weight
A B C D E F lFe AFe mFe
mm mm mm mm mm mm cm cm2 g
KMAC-20 11 13 50 30 35 72 15.7 2.94 331
KMAC-32 13 15 56 30 41 82 17.9 3.47 447
KMAC-40 13 15 56 35 41 82 17.9 4.05 522
KMAC-50 16 20 70 25 52 102 22.7 3.56 580
KMAC-63 16 20 70 30 52 102 22.7 4.27 696
KMAC-80 16 20 70 40 52 102 22.7 5.70 928
KMAC-100 16 20 70 45 52 102 22.7 6.41 1043
KMAC-125 19 25 83 35 63 121 27.2 5.92 1157
KMAC-160 19 25 83 40 63 121 27.2 6.76 1322
KMAC-200 19 25 83 50 63 121 27.2 8.46 1653
KMAC-250 19 25 90 60 63 128 28.6 10.15 2085
KMAC-320 22 35 85 50 79 129 30.6 9.79 2148
KMAC-400 22 35 85 65 79 129 30.6 12.73 2793
KMAC-500 25 40 85 55 90 135 32.5 12.24 2856
KMAC-630 25 40 85 70 90 135 32.5 15.58 3635
KMAC-800A 25 40 85 85 90 135 32.5 18.91 4414
KMAC-800B 30 40 95 85 100 155 36.1 22.70 5879
KMAC-1000 33 40 105 85 106 171 39.0 24.96 6994

其它规格尺寸可以根据客户需求定做。
